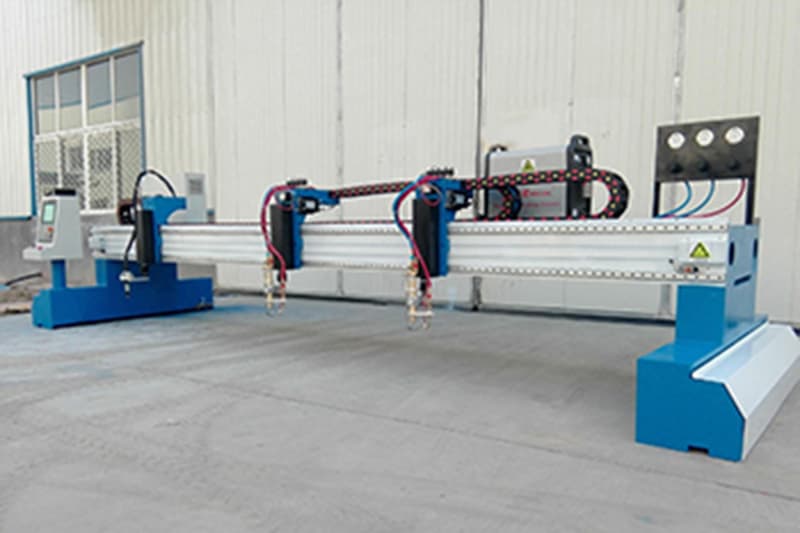

重型龙门火焰等离子切割机

产品详情

       我公司生产的数控火焰等离子切割机从使用的系统种类上有北京斯达峰系统、进口型有美国海宝系统。从驱动上分有单边驱动（轨距小于4000mm）和双边驱动（轨距大于4000mm），如果按照割炬数量分则有单割炬、双割炬、三割炬、四割炬等，完全根据用户的需求来制作。
       我公司生产的数控火焰等离子切割机在一台机器的横梁上同时配备等离子和火焰割枪，使得切割转换变得十分简单。在进行较厚碳钢板切割时，将系统设置为火焰切割状态，火焰切割部分工作；在进行薄钢板或不锈钢板、铜板、铝板切割时，将系统设置为等离子切割状态，等离子切割部分工作。切割时，钢板排放在托料架上，其各点的水平高度误差很大。为了保证切割质量，需要对割枪与钢板的相对距离进行不间断地调整，为此我们配置了弧压式高度调整器,点容式高度调高器.用户可根据配置需要合理选用。
本机的机械结构设计合理，美观实用。电器及气动元件采用优质进口或国产器件，无故障周期长
本机主要配置：
● 控制系统：北京斯达系统、或美国海宝系统。
● 伺服驱动：国产步进电机或定制。
● 减速机：德国产精密减速机。
● 横梁小车移动轨道：台湾高精密双轴心导轨。
● 等离子电源：可以选择任何一种美国海宝的等离子电源或国产各种等离子电源。
● 调高器：国产独立式弧压自动调高器或美国海宝带初始定位的弧压自动调高器。
● 全封闭式塑料工程拖链进行电缆及输气管道传送。
本机主要技术参数：
● 轨距：4000mm（有效切割宽度3500mm）
● 轨长：6000mm（有效切割长度4000mm，可根据用户要求增加或减少，单位长度为2000mm）
● 整机最大运行速度：7000mm/min
● 走位精度：±0.1mm
● 切割精度：等离子±0.3mm/1000mm  火焰±0.4mm/1000mm(直线)
● 重复定位精度：±0.1mm
● 割炬升降最大距离：180mm
● 切割厚度：  火焰：5-200mm  穿孔200mm;
● 等离子：根据所配电源而定，最厚切割可达50mm；
